Pneu et Jante.


Pneu & jante.

Le flanc d’un pneu contient un grand nombre d’informations : La largeur, la hauteur, le diamètre, les indices de vitesses et de charges, le type de structure, le code D.O.T (Dept. of Transportation, Ministère américain des Transports) et autres détails de dates de constructions (exemple « 332001 » signifie 33ème semaine de l’année 2001), l’indice ‘e’ pour la fabrication en Europe, l’indice ‘N’ pour les pneus homologués par PORSCHE, parfois aussi le sens de rotation et bien sûr la marque et le type de pneu.

pneu terrano maverick mistral

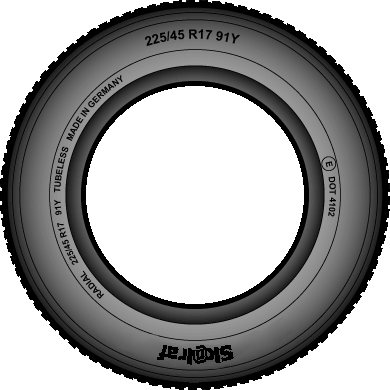

Légende : 255/45 R17 91Y :

  • 255 : largeur du pneu en milimètres
  • 45 : Hauteur du flanc du pneu, est égale à 45% de sa largeur, s'appelle aussi série 45
  • R : Symbole pour les pneus à carcasse radiale
  • 17 : Diamètre de la jante en pouces
  • 91 : Indice de charge "91" signifie que le pneu peut être soumis à une charge maximale de 615 kg (voir tableau des indices)
  •  Y : Indice de vitesse pour la vitesse maximale autorisée : 270 km/h (voir tableau des indices)
  •  DOT 4102 : Date de fabrication : 41ème semaine de l'année 2002

Déport de jante :

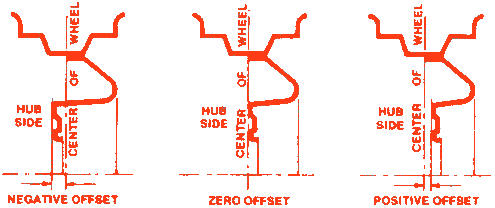

Le déport, c'est la distance en mm qui sépare l'axe de la jante (pointillés noirs) à la platine de fixation (trait rouge). Sur ce schéma, au premier coup d'oeil on se dit que les deux essieux présentés sont différents... c'est faux, ce sont les jantes au déport différent qui donnent cette impression.

deport pneu terrano maverick mistral

deport pneu terrano maverick mistral

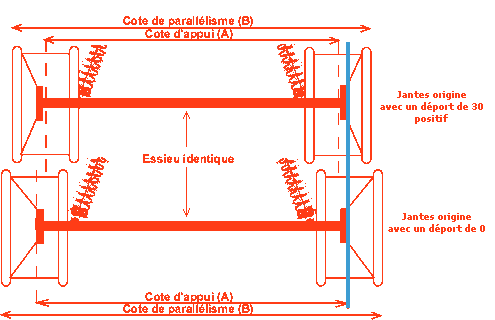

Les appuis calculés par rapport aux axes des jantes sur les bras, cardans, rotules,... ne sont plus les mêmes... Les cotes A (la cote A est calculée par rapport aux axes des jantes, elle donne une valeur d'écartement pour la répartition de l'appui au sol) et B (la cote B est calculée en fonction de l'écartement des jantes d'un bord extérieur à l'autre. Surtout utile pour le train avant (directionnel) elle contribue à la précision de la direction pilotée par le volant) sont modifiées. Outre l'usure anormale et plus rapide de ces organes, vous modifiez la tenue de route et augmentez les réactions et les vibrations dans le volant sans oublier les travaux de carrosserie que vous serez obligé de faire pour élargir les passages de roues ou les ailes.


Tableau de correspondance largeur Pneu/Jante :

Largeur
de la jante
Largeur
minimum du pneu
Largeur
idéale du pneu
Largeur
maximum du pneu
5,0 Pouces 155 mm 165 ou 175 mm 185 mm
5,5 Pouces 165 mm 175 ou 185 mm 195 mm
6,0 Pouces 175 mm 185 ou 195 mm 205 mm
6,5 Pouces 185 mm 195 ou 205 mm 215 mm
7,0 Pouces 195 mm 205 ou 215 mm 225 mm
7,5 Pouces 205 mm 215 ou 225 mm 235 mm
8,0 Pouces 215 mm 225 ou 235 mm 245 mm
8,5 Pouces 225 mm 235 ou 245 mm 255 mm
9,0 Pouces 235 mm 245 ou 255 mm 265 mm
9,5 Pouces 245 mm 255 ou 265 mm 275 mm
10,0 Pouces 255 mm 265 ou 275 mm 285 mm
10,5 Pouces 265 mm 275 ou 285 mm 295 mm
11,0 Pouces 275 mm 285 ou 295 mm 305 mm
11,5 Pouces 285 mm 295 ou 305 mm 315 mm
12,0 Pouces 295 mm 295 ou 315 mm 325 mm
12,5 Pouces 305 mm 305 ou 325 mm 335 mm

Note : ces valeurs sont indicatives et dépendent beaucoup de la rigidité des pneus (hauteur de flanc).


Symboles de vitesses

J

K

L

M

N

O

P

R

S

T

U

H

V

W

Y

ZR

Vitesse Km/h

100

110

120

130

140

150

160

170

180

190

200

210

240

270

300

>240


Indices de Charge

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

Charges KG

243

250

257

265

272

280

290

300

307

315

325

335

345

355

365

375

387

400

412

425

437

450

462



Indices de Charge

82

83

84

95

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100

101

102

103

Charge Kg

475

487

500

515

530

545

560

580

600

615

630

650

670

690

710

730

750

775

800

825

850

875



Indices de Charge

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

Charge Kg

900

925

950

975

1000

1030

1060

1090

1120

1150

1180

1215

1250

1285

1320

1360

1400

1450



Ce tableau vous permet de tester si la monture souhaitée est adaptée en remplacement de l'origine. Ne pas avoir trop de contrainte mécanique & moteur.

(Certaines montes peuvent être adaptées mais ne pas exister chez les fabricants de pneus. Pour avoir un tableau complet des équivalences en fonction des montes disponibles, cliquez ici)

Votre roue d'origine

Monte d'origine largeur/hauteur jante

 /   R

La nouvelle roue

Monte souhaitée largeur/hauteur jante

 /   R

Comparer terrano mistral maverick

Diamètre en cm cm

Circonférence en cm: cm

Diamètre en cm cm

Circonférence en cm cm

Verdict, résultats, conseils


Quel pneu sur quelles jantes :

Tous les pneus ne peuvent pas se monter sur toute les jantes. C'est principalement l'adéquation entre la largeur & le diamètre qui doit être respectée.

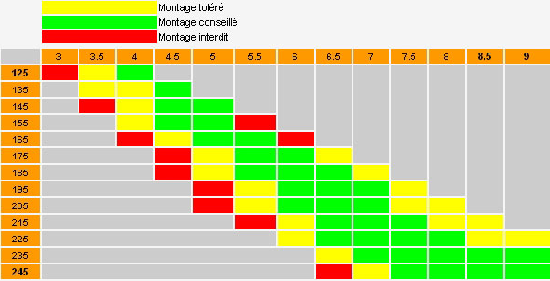

Voici un tableau de correspondance entre largeur de jantes & largeur de pneus, plus le profil est bas plus il est conseillé de respecter scrupuleusement les préconisations de montage, un non respect pouvant avoir des conséquences dramatiques sur votre sécurité & celle des autres.
