Console.




Materiel utilsé :

  1. Colle.
  2. Papier de verre.
  3. Étains.
  4. Vis fraisé, écrous et rondelles M4x20.
  5. Contre-plaqué 3mm.
  6. Cornière 20 mm.
  7. Petite équerre 35x35 mm.
  8. Moquette autocollante.
  9. Petit interrupteur.
  10. Voyant et son support.
  11. Câble électrique 1,5 mm².

Outils utilisés :

  • Cutters.
  • Pinces en plastique ou à linges.
  • Pinceau.
  • Perceuse.
  • Forêt.
  • Réglet (30 cm).
  • Limes.

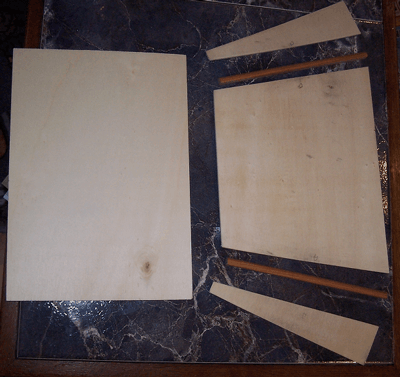

Découpe :

  • du contre-plaqué qui à la même mesure qu'une feuille A4.
  • de la baguette à 20,5 cm.

console toit plafonnier terrano

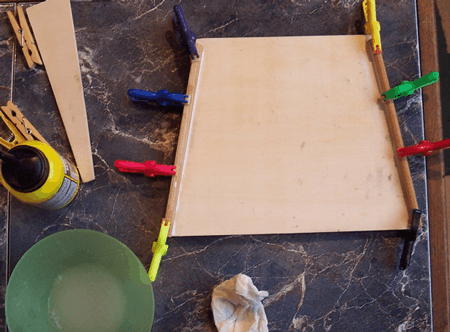

Collage des baguettes au bord.

console toit plafonnier terrano

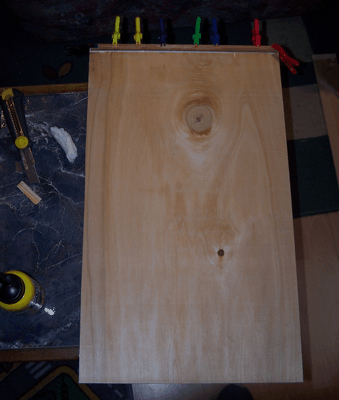

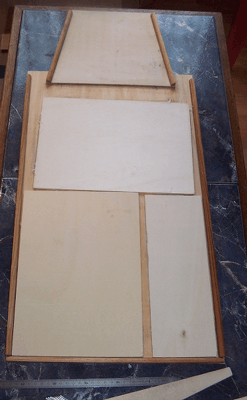

Découpe puis collage :

  • du contre-plaqué qui à la même mesure qu'une feuille A1.
  • des baguettes à 1,5 cm environ de chaque extrémité, ainsi qu'au bord.

console toit plafonnier terrano

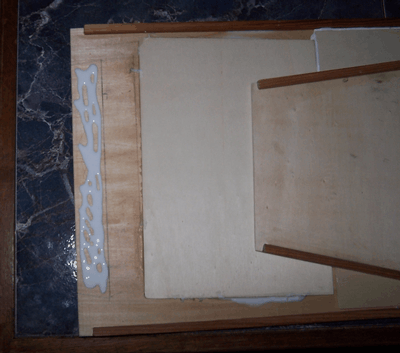

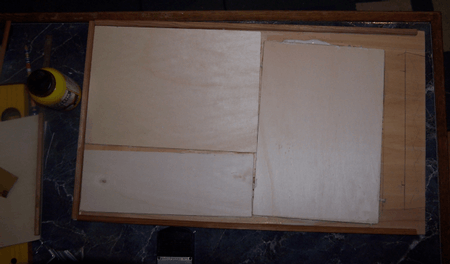

Collage de renfort dans le socle :

console toit plafonnier terrano

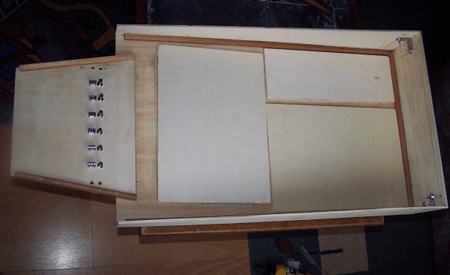

Collage de la partie avant :

console toit plafonnier terrano

Collage de partie avant suite :

console toit plafonnier terrano

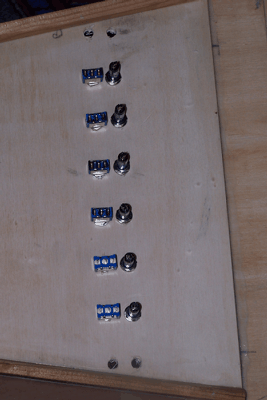

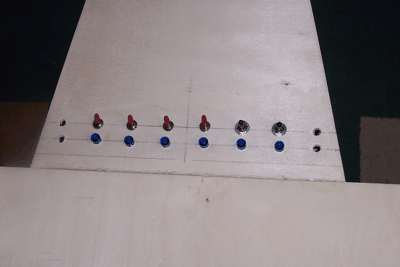

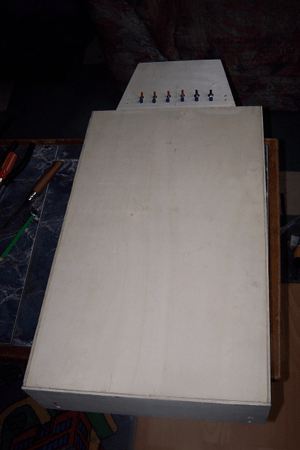

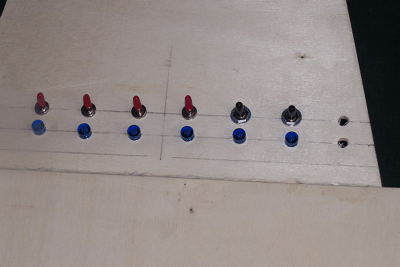

Découpe, collage des côtés, perçage des voyants et interrupteurs :

console toit plafonnier terrano

console toit plafonnier terrano

console toit plafonnier terrano

console toit plafonnier terrano

console toit plafonnier terrano

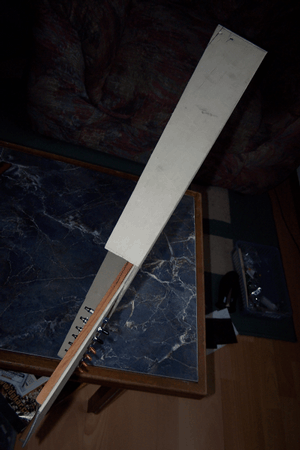

Ajustement à la lime & cutters des côtés, pour épouser le ciel de toit.

console toit plafonnier terrano

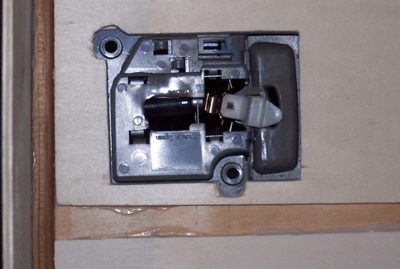

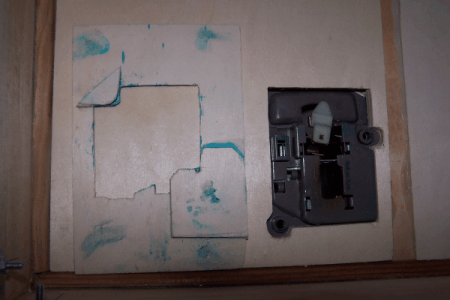

Découpage du plafonnier central d'origine :

console toit plafonnier terrano

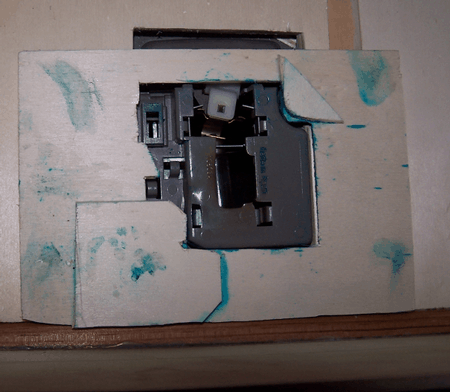

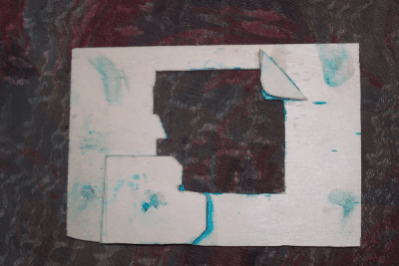

Découpage du support fixation :

console toit plafonnier terrano

console toit plafonnier terrano

console toit plafonnier terrano

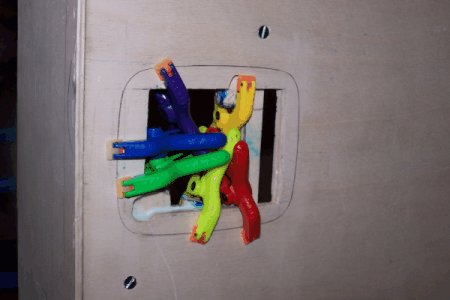

Collage de la fixation :

console toit plafonnier terrano

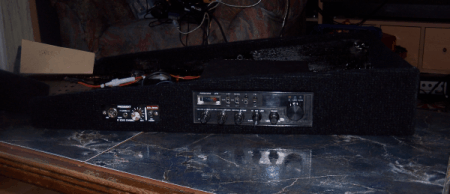

Découpage des orifices pour la CB, & Chambre Echo ainsi qu'une prise allume cigare :

console toit plafonnier terrano

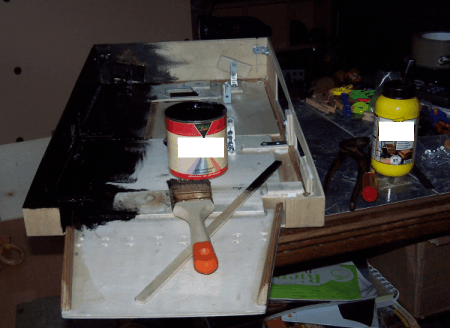

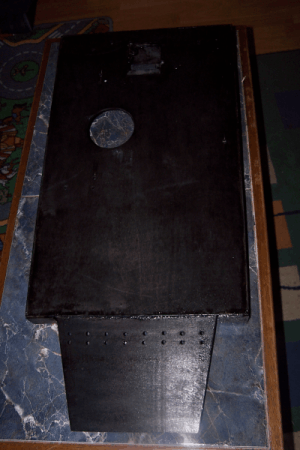

 Rajout des équerres de mainten supplémentaire & peinture pour fortifier le tout

console toit plafonnier terrano

console toit plafonnier terrano

Pose de la moquette autocollante :

console toit plafonnier terrano

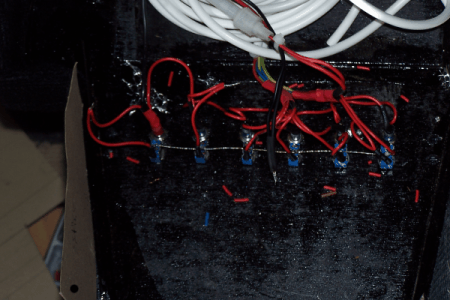

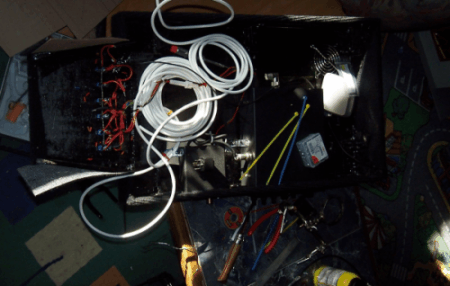

Soudage des câbles éléctriques pour les différents longue-portée et feu de travail :

console toit plafonnier terrano

console toit plafonnier terrano

La suite : la pose dans le Kate-Katreu "Fixation Console"............................
